Detail produk:
|
Aplikasi: | Bengkel Bangunan Baja, Konstruksi Bangunan Baja | Fitur: | Struktur baja lokakarya |
---|---|---|---|
Mengetik: | bangunan baja prefab | Bahan baja mentah: | Q235B, Q355B |
Perlakuan permukaan: | Pengecatan atau Hot-dip Galvanize | Layanan hidup: | 50 tahun |
Dinding dan atap: | Benang halus dr kaca | Lingkup kerja: | Desain, Fabrikasi, Instalasi |
Cahaya Tinggi: | bangunan baja prefab,metal workshop building |
Bengkel Baja Bangunan Konstruksi Fabrikasi Struktur Baja Untuk Bangunan Pabrik

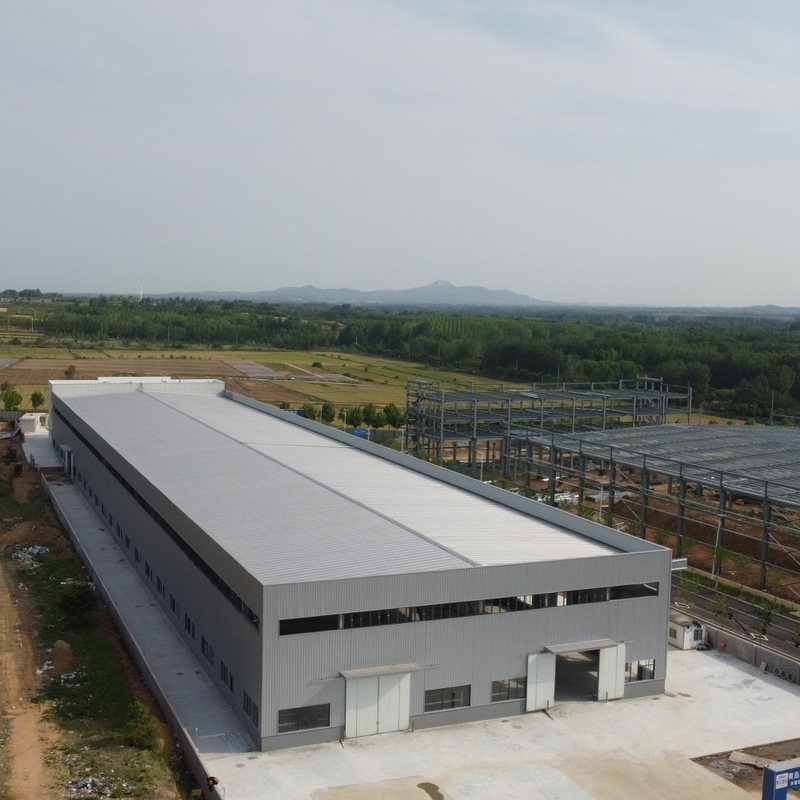

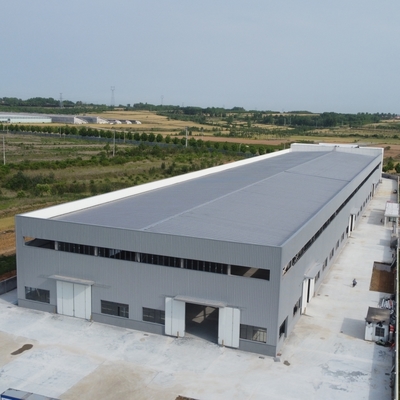

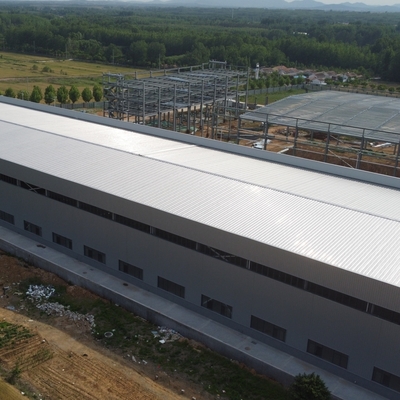

Bengkel Baja Konstruksi Bangunan Fabrikasi Struktur Baja Untuk Bangunan Pabrik digunakan untuk memproduksi dan menyimpan bahan isolasi tahan api. Lokakarya ini memiliki panjang 150 meter, lebar 60 meter, dan tinggi 12 meter. Total baja yang digunakan dalam pembangunan bengkel ini adalah 450 ton. Bengkel memiliki bentang besar, dan interior dirancang dengan kolom, dan pipa bawah dirancang dan dipasang di selokan untuk memfasilitasi drainase.

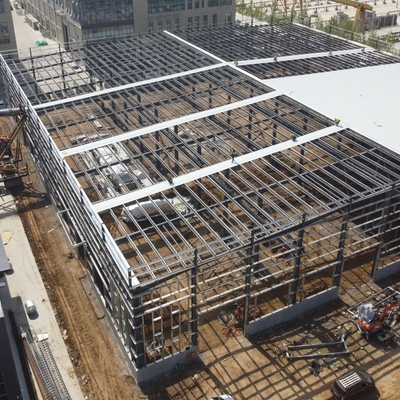

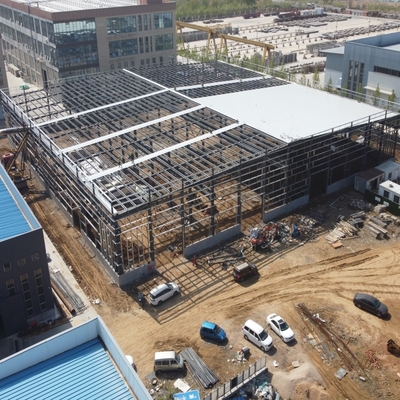

Kerangka utama bengkel ini terbuat dari balok-H dan kolom yang dilas. Purlin terbuat dari baja berbentuk C dengan bahan galvanis. Panel menggunakan panel komposit wol kaca tebal 150mm. Bengkel ini dirancang dengan lampu langit-langit dan transmisi cahaya yang baik. Jendela adalah jendela independen 2 meter tinggi di aluminium dan jendela bar 1 meter tinggi. Gerbang itu adalah pintu geser setinggi 5 meter dan lebar 3,5 meter.
Nama | Bengkel Baja Bangunan Konstruksi Fabrikasi Struktur Baja Untuk Bangunan Pabrik |
Jenis struktur | bingkai portal, punggungan tunggal, dua bentang |
Panjangnya | 150 m |
Lebar | 60 m |
Tinggi eave | 12 m |
Kemiringan atap | 10% |
Penempatan Kolom Dinding Gable | 7,5 m |
Atap | Panel komposit wol kaca tebal 150mm |
Dinding | Panel komposit wol kaca tebal 150mm |
Pintu | Pintu geser |
Jendela | Ribbon Skylight |
Perbedaan tinggi antara indoor dan outdoor | 300mm |
Sistem Rangka Baja Utama | |
Struktur utama | Bagian H baja Q355, lukisan alkyd, dua lukisan primer, lukisan dua selesai. |
Atap purlin | XZ160 * 60 * 20 * 2.5, galvanis |
Dinding purlin | XZ160 * 60 * 20 * 2.5, galvanis |
Baut intensif | Kelas 10.9 |
Putar baut | M20 + 2, baja Q235, sedang diproses |
Baut jangkar | M24, baja Q235, pemrosesan |
Baut biasa | Baut Galvanis M20 |
Baut biasa | Baut M12 galvanis |
Kacang brace | Baut M12 galvanis |
Sistem Penguat | |
Penyangga silang | Φ20 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Penjepit sudut | L50 * 5 sudut baja Q235, proses dan dicat (lukisan alkyd) |
Penguat kolom | Φ25 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Dasi bar | Φ127 * 3 pipa baja Q235, proses dan dicat (lukisan alkyd) |
Penguat adonan | Φ32 * 2.5, Φ12 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Sistem Dinding & Atap | |
Panel atap | Panel sandwich wol kaca 150 mm |
Panel dinding | Panel sandwich wol kaca 150 mm |
Penutup tepi | Piring warna 0,5mm, sudut Alu. |
Kelengkapan & aksesoris | Kuku, lem dll |
Ventilator tidak berdaya | Diameter Φ600, baja tahan karat |
Band penerangan langit | 1.2mm FRP, lapisan ganda |
Pintu geser | pintu panel sandwich |
Sistem drainase atap | |
Selokan | Pelat baja warna 0.5mm |
Pipa rainspout | Φ110 pipa PVC |
Semua komponen struktur, panel, baut, dan semacam aksesori akan disihir dengan paket standar transportasi laut yang sesuai dan dimuat ke dalam 40'HQ.
Semua produk dimuat di lokasi pemuatan pabrik kami menggunakan derek dan forklift oleh pekerja terampil kami, yang akan mencegah barang rusak.
Pertanyaan berikut perlu kita ketahui sebelum membuat harganya. Hanya merasa bebas untuk mengisi apa yang Anda ketahui.
1 | Lokasi (di mana akan dibangun?) | _____country, area |
2 | Ukuran: panjang * lebar * tinggi | _____ mm * _____ mm * _____ mm |
3 | beban angin (kecepatan angin maks.) | _____ kn / m2, _____ km / jam, _____ m / s |
4 | beban salju (maks. ketinggian salju) | _____ kn / m2, _____mm |
5 | anti gempa | _____tingkat |
6 | brickwall dibutuhkan atau tidak | Jika ya, tinggi 1,2m atau tinggi 1,5m |
7 | isolasi termal | Jika ya, EPS, wol fiberglass, rockwool, panel sandwich PU akan disarankan; . jika tidak, lembaran baja logam akan baik-baik saja. Biaya yang terakhir akan banyak lebih rendah dari yang sebelumnya |
8 | kuantitas & ukuran pintu | _____units, _____ (lebar) mm * _____ (tinggi) mm |
9 | ukuran & ukuran jendela | _____units, _____ (lebar) mm * _____ (tinggi) mm |
10 | Derek dibutuhkan atau tidak | Jika ya, _____units, maks. angkat berat____tons; maks. mengangkat tinggi _____m |
