Detail produk:
|
Aplikasi: | Bengkel Struktur Baja Pra Rekayasa, Bangunan pabrik | penggunaan: | Bengkel Logam, Gudang Logam, Bangunan Pabrik |
---|---|---|---|
Mengetik: | Struktur baja lokakarya | Bahan baja mentah: | Q235B, Q355B |
Perlakuan permukaan: | Pengecatan atau Hot-dip Galvanize | Layanan hidup: | 50 tahun |
Dinding dan atap: | Benang halus dr kaca | Lingkup kerja: | Desain, Fabrikasi, Instalasi |
Cahaya Tinggi: | steel structure factory building,metal workshop building |

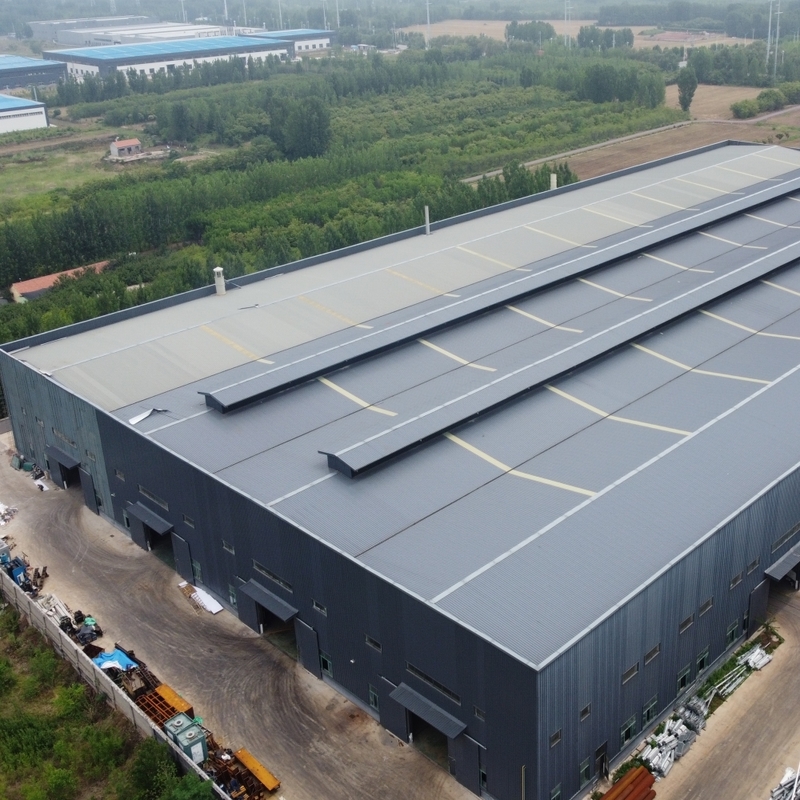

Workshop Struktur Baja Pra Rekayasa untuk Produksi Alat Listrik
Workshop Struktur Baja Pra Rekayasa untuk Produksi Alat Listrik. Bengkel struktur baja ini memasang derek girder listrik tunggal pada setiap rentang. Kami merancang gambar, membuat semua komponen struktur baja dan panel sandwich atap dan dinding, dan menginstalnya kemudian.
Bangunan bengkel struktur rangka baja pra rekayasa adalah tipe baru sistem struktur bangunan. Sistem struktur bangunan dibentuk oleh kerangka kerja utama dengan menghubungkan balok H, Kolom, purlin. Atap dan dinding menggunakan berbagai panel bersama-sama dengan komponen lain seperti jendela dan pintu. Pra bengkel struktur rangka baja bangunan bengkel memiliki kelebihan bentang lebar, kekuatan tinggi, ringan, biaya rendah, perlindungan suhu, menghemat energi, penampilan cantik, waktu konstruksi yang singkat, efek isolasi yang baik, umur pakai yang panjang, hemat ruang, baik kinerja seismik, tata letak yang fleksibel, dll.
Nama | Workshop Struktur Baja Pra Rekayasa untuk Produksi Alat Listrik |
Jenis struktur | bingkai portal, punggungan tunggal, dua rentang |
Panjangnya | 120 m |
Lebar | 50 m |
Tinggi eave | 11 m |
Kemiringan atap | 10% |
Penempatan Kolom Dinding Gable | 7,5 m |
Atap | Panel sandwich wol kaca setebal 75 mm |
Dinding | Panel sandwich wol kaca setebal 75 mm |
Pintu | Pintu geser |
Jendela | Ribbon Skylight |
Perbedaan tinggi antara indoor dan outdoor | 300mm |
Sistem Rangka Baja Utama | |
Struktur utama | Bagian H baja Q355, lukisan alkyd, dua lukisan primer, lukisan dua selesai. |
Atap purlin | XZ160 * 60 * 20 * 2.5, galvanis |
Dinding purlin | XZ160 * 60 * 20 * 2.5, galvanis |
Baut intensif | Kelas 10.9 |
Putar baut | M20 + 2, baja Q235, sedang diproses |
Baut jangkar | M24, baja Q235, pemrosesan |
Baut biasa | Baut Galvanis M20 |
Baut biasa | Baut M12 galvanis |
Kacang brace | Baut M12 galvanis |
Sistem Penguat | |
Penyangga silang | Φ20 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Penjepit sudut | L50 * 5 sudut baja Q235, proses dan dicat (lukisan alkyd) |
Penguat kolom | Φ25 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Dasi bar | Φ127 * 3 pipa baja Q235, proses dan dicat (lukisan alkyd) |
Penguat adonan | Φ32 * 2.5, Φ12 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Sistem Dinding & Atap | |
Panel atap | Pelat baja bergelombang atau panel sandwich (EPS / fiber glass / rock wool / PU) |
Panel dinding | Pelat baja bergelombang atau panel sandwich (EPS / fiber glass / rock wool / PU) |
Penutup tepi | Piring warna 0,5mm, sudut Alu. |
Kelengkapan & aksesoris | Kuku, lem dll |
Ventilator tidak berdaya | Diameter Φ600, baja tahan karat |
Band penerangan langit | 1.2mm FRP, lapisan ganda |
Pintu geser | pintu panel sandwich |
Sistem drainase atap | |
Selokan | Pelat baja warna 0.5mm |
Pipa rainspout | Φ110 pipa PVC |
Metode 1: Kami menyediakan gambar toko sebelum pemasangan.
Metode 2: Jika Anda masih tidak tahu cara memasang, Kami akan mengajari Anda pemasangan di pabrik kami. bila perlu, kami akan merakit bangunan struktur baja sampel untuk Anda.
Semua komponen struktur, panel, baut, dan semacam aksesori akan disihir dengan paket standar transportasi laut yang sesuai dan dimuat ke dalam 40'HQ.
Semua produk dimuat di lokasi pemuatan pabrik kami menggunakan derek dan forklift oleh pekerja terampil kami, yang akan mencegah barang rusak.
Pertanyaan berikut perlu kita ketahui sebelum membuat harganya. Hanya merasa bebas untuk mengisi apa yang Anda ketahui.
1 | Lokasi (di mana akan dibangun?) | _____country, area |
2 | Ukuran: panjang * lebar * tinggi | _____ mm * _____ mm * _____ mm |
3 | beban angin (kecepatan angin maks.) | _____ kn / m2, _____ km / jam, _____ m / s |
4 | beban salju (maks. ketinggian salju) | _____ kn / m2, _____mm |
5 | anti gempa | _____tingkat |
6 | brickwall dibutuhkan atau tidak | Jika ya, tinggi 1,2m atau tinggi 1,5m |
7 | isolasi termal | Jika ya, EPS, wol fiberglass, rockwool, panel sandwich PU akan disarankan; . jika tidak, lembaran baja logam akan baik-baik saja. Biaya yang terakhir akan banyak lebih rendah dari yang sebelumnya |
8 | kuantitas & ukuran pintu | _____units, _____ (lebar) mm * _____ (tinggi) mm |
9 | ukuran & ukuran jendela | _____units, _____ (lebar) mm * _____ (tinggi) mm |
10 | Derek dibutuhkan atau tidak | Jika ya, _____units, maks. angkat berat____tons; maks. mengangkat tinggi _____m |
