Detail produk:
|
| Aplikasi: | Bangunan Gudang Baja Struktural Atap Truss | Jenis: | Gudang baja atap rangka |
|---|---|---|---|
| Melayani: | Fabrikasi Rangka Baja | Bahan baja mentah: | Q235B, Q355B |
| Pengobatan permukaan: | Lukisan atau Galvanis Hot-dip | Kehidupan Layanan: | 50 tahun |
| dinding dan atap: | Benang halus dari kaca | Lingkup kerja: | Desain, Fabrikasi, Instalasi |
| Cahaya Tinggi: | bangunan struktur baja,bangunan penyimpanan logam,Gudang Baja Struktural Atap Truss |
||

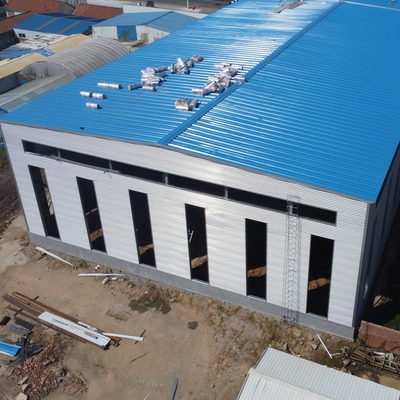

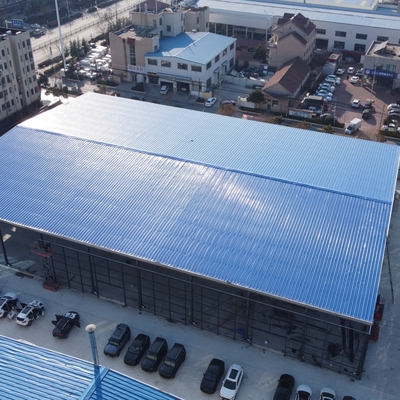

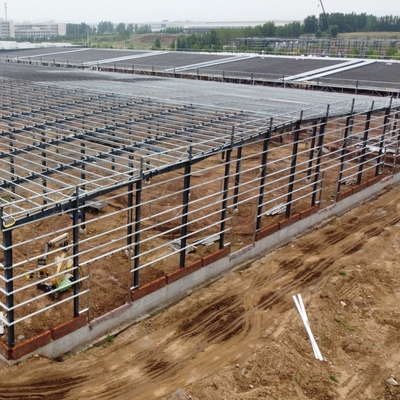

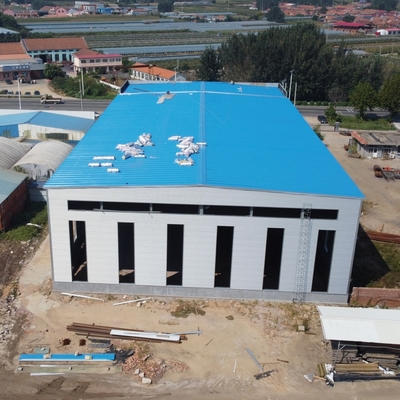

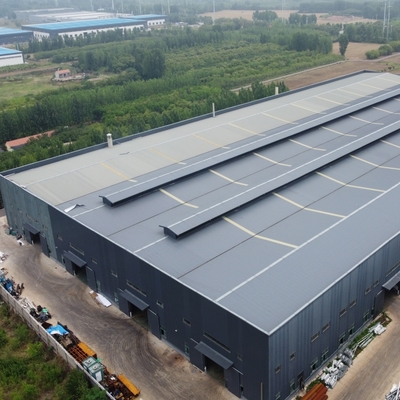

Bangunan Gudang Baja Struktural Atap Truss Fabrikasi Rangka Baja
Ini adalah bangunan gudang atap rangka baja.Dibandingkan dengan balok baja H-section sebagai struktur atap, atap rangka dapat diterapkan pada bangunan dengan bentang yang lebih besar dan menghemat jumlah baja, stabilitas struktur yang lebih baik.
Struktur rangka adalah bentuk struktur yang relatif umum dari struktur baja.Karena memiliki karakteristik bentang besar dan bentuk besar, sering digunakan pada bangunan rangka baja skala besar, stadion, stasiun, bandara, dan bangunan umum besar lainnya.Dalam beberapa tahun terakhir, perkembangan pesat kereta api berkecepatan tinggi dan antar kota.Jenis struktur ini sering digunakan pada bangunan stasiun kereta api transit.
| Nama |
Bangunan Gudang Baja Struktural Atap Truss Fabrikasi Rangka Baja |
| Tipe Struktur | Atap rangka, multi bentang |
| Panjangnya | 120m |
| Lebar | 100m |
| tinggi eave | 11m |
| Kemiringan Atap | 10% |
| Jarak Kolom Dinding Gable | 7.5m |
| Atap |
Panel sandwich wol batu setebal 75 mm |
| Dinding | Panel sandwich wol batu setebal 75 mm |
| Pintu | Pintu geser |
| Jendela | Pita Skylight |
| Perbedaan ketinggian antara indoor dan outdoor | 300mm |
| Sistem Rangka Baja Utama | |
| Struktur utama | Baja bagian H Q355, lukisan alkyd, dua lukisan utama, dua lukisan selesai. |
| Atap purlin | XZ160*60*20*2.5, galvanis |
| Dinding purlin | XZ160*60*20*2.5, galvanis |
| Baut intensif | Kelas 10.9 |
| Putar baut gesper | M20 + 2, baja Q235, pemrosesan |
| Baut jangkar | M24, baja Q235, pemrosesan |
| Baut biasa | Baut galvanis M20 |
| Baut biasa | Baut galvanis M12 |
| kacang penjepit | Baut galvanis M12 |
| Sistem Penguatan | |
| Penyangga silang | 20 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Penjepit sudut | L50*5 baja sudut Q235, proses dan dicat (lukisan alkyd) |
| Penguat kolom | 25 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Tie bar | 127*3 pipa baja Q235, proses dan dicat (lukisan alkyd) |
| Penjepit adonan | 32*2.5, 12 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Sistem Dinding & Atap | |
| Panel atap | Panel sandwich wol batu setebal 75 mm |
| Panel dinding | Panel sandwich wol batu setebal 75 mm |
| Penutup tepi | Plat warna 0.5mm, sudut Alu. |
| Perlengkapan & aksesoris | Kuku, lem dll. |
| Ventilator tidak bertenaga | Diameter 600, baja tahan karat |
| Band pencahayaan langit | 1.2mm FRP, lapisan ganda |
| Pintu geser | pintu panel sandwich |
| Sistem drainase atap | |
| Selokan | Pelat baja warna 0,5mm |
| Pipa semburan hujan | 110 pipa PVC |
Semua komponen struktur, panel, baut dan jenis aksesoris akan dikemas dengan baik dengan paket standar transportasi laut yang sesuai dan dimuat ke 40'HQ.
Semua produk dimuat di lokasi pemuatan pabrik kami menggunakan derek dan forklift oleh pekerja terampil kami, yang akan mencegah barang rusak.
Berikut pertanyaan yang perlu kita ketahui sebelum membuat harga.Hanya merasa bebas untuk mengisi apa yang Anda tahu.
| 1 | Lokasi (di mana akan dibangun?) | _____negara, daerah |
| 2 | Ukuran: panjang * lebar * tinggi | _____mm*_____mm*_____mm |
| 3 | beban angin (kecepatan angin maks.) | _____kn/m2, _____km/j, _____m/s |
| 4 | beban salju (ketinggian salju maks.) | _____kn/m2, _____mm |
| 5 | anti gempa | _____tingkat |
| 6 | dinding bata diperlukan atau tidak | Jika ya, tinggi 1,2m atau tinggi 1,5m |
| 7 | isolasi termal | Jika ya, panel sandwich EPS, wol fiberglass, rockwool, PU akan disarankan;.jika tidak, lembaran baja logam akan baik-baik saja.Biaya yang terakhir akan banyak lebih rendah dari yang sebelumnya |
| 8 | jumlah & ukuran pintu | _____unit, _____(lebar)mm*_____(tinggi)mm |
| 9 | kuantitas & ukuran jendela | _____unit, _____(lebar)mm*_____(tinggi)mm |
| 10 | derek diperlukan atau tidak | Jika ya, _____unit, maks.angkat berat____ton;maks.mengangkat tinggi _____m |
