Detail produk:
|
| Bahan baja mentah: | Q235B, Q355B | Pengobatan permukaan: | Lukisan atau Galvanis Hot-dip |
|---|---|---|---|
| Tingkat ledakan tembakan: | SA 2.5 | Kehidupan Layanan: | 50 tahun |
| dinding dan atap: | Benang halus dari kaca | Jenis: | Gudang baja berat |
| Lingkup kerja: | Desain, Fabrikasi, Instalasi | Aplikasi: | Gudang struktur baja atap rangka, bengkel |
| Cahaya Tinggi: | bangunan struktur baja,bangunan penyimpanan logam,Gudang Struktur Baja Atap Truss |
||

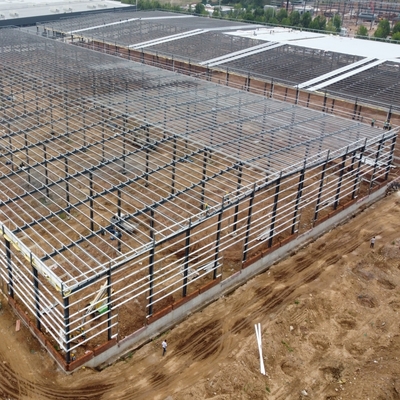

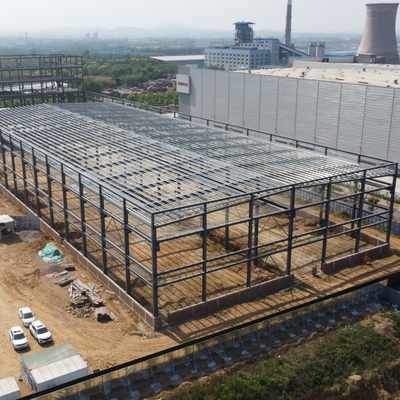

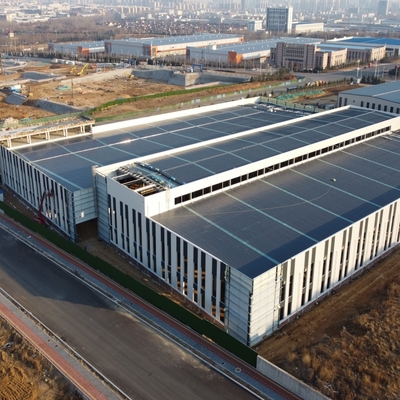

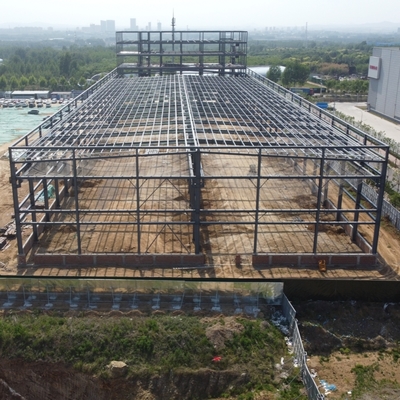

Struktur Baja Atap Truss Konstruksi Gudang Fabrikasi Rangka Logam
Atap rangka baja merupakan salah satu jenis struktur yang terdiri dari batang-batang yang dihubungkan dengan engsel pada setiap ujungnya.Gulungan umumnya merupakan struktur planar atau spasial yang terdiri dari batang lurus dengan elemen segitiga.Anggota rangka batang terutama dikenai tegangan atau tekanan aksial, sehingga dapat memanfaatkan kekuatan material sepenuhnya.Ketika bentang besar, dapat menghemat bahan, mengurangi bobot mati dan meningkatkan kekakuan dibandingkan dengan balok web asli.
Kami mendesain gambar, membuat semua kolom baja, balok, purlin, dll, memasang struktur dan panel baja, jendela & pintu untuk klien kami.
| Nama | Struktur Pendukung Baja Gudang Atap Truss |
| Tipe Struktur | Punggungan tunggal untuk setiap bentang, 7 bentang kontinu dengan gedung kantor dan gudang |
| Panjangnya | 80m |
| Lebar | 50m |
| tinggi eave | 10m |
| Kemiringan Atap | 10% |
| Jarak Kolom Dinding Gable | 7.5m |
| Atap |
Panel sandwich wol kaca setebal 75 mm |
| Dinding | Panel sandwich wol kaca setebal 75 mm |
| Pintu | Pintu geser |
| Jendela | PVC/alu.jendela paduan |
| Perbedaan ketinggian antara indoor dan outdoor | 300mm |
| Sistem Rangka Baja Utama | |
| Struktur utama | Baja bagian H Q355, lukisan alkyd, dua lukisan utama, dua lukisan selesai. |
| Atap purlin | XZ160*60*20*2.5, galvanis |
| Dinding purlin | XZ160*60*20*2.5, galvanis |
| Baut intensif | Kelas 10.9 |
| Putar baut gesper | M20 + 2, baja Q235, pemrosesan |
| Baut jangkar | M24, baja Q235, pemrosesan |
| Baut biasa | Baut galvanis M20 |
| Baut biasa | Baut galvanis M12 |
| kacang penjepit | Baut galvanis M12 |
| Sistem Penguatan | |
| Penyangga silang | 20 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Penjepit sudut | L50*5 baja sudut Q235, proses dan dicat (lukisan alkyd) |
| Penguat kolom | 25 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Tie bar | 127*3 pipa baja Q235, proses dan dicat (lukisan alkyd) |
| Penjepit adonan | 32*2.5, 12 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Sistem Dinding & Atap | |
| Panel atap | Panel sandwich wol kaca |
| Panel dinding | Panel sandwich wol kaca |
| Penutup tepi | Plat warna 0.5mm, sudut Alu. |
| Perlengkapan & aksesoris | Kuku, lem dll. |
| Ventilator tidak bertenaga | Diameter 600, baja tahan karat |
| Band pencahayaan langit | 1.2mm FRP, lapisan ganda |
| Pintu geser | pintu panel sandwich |
| Sistem drainase atap | |
| Selokan | Pelat baja warna 0,5mm |
| Pipa semburan hujan | 110 pipa PVC |
Teknisi kami akan mendesain gambar Tata Letak, gambar toko, model Tekla 3D, gambar pemasangan sesuai dengan proyek.
Semua komponen struktur, panel, baut dan jenis aksesoris akan dikemas dengan baik dengan paket standar transportasi laut yang sesuai dan dimuat ke 40'HQ.
Semua produk dimuat di lokasi pemuatan pabrik kami menggunakan derek dan forklift oleh pekerja terampil kami, yang akan mencegah barang rusak.

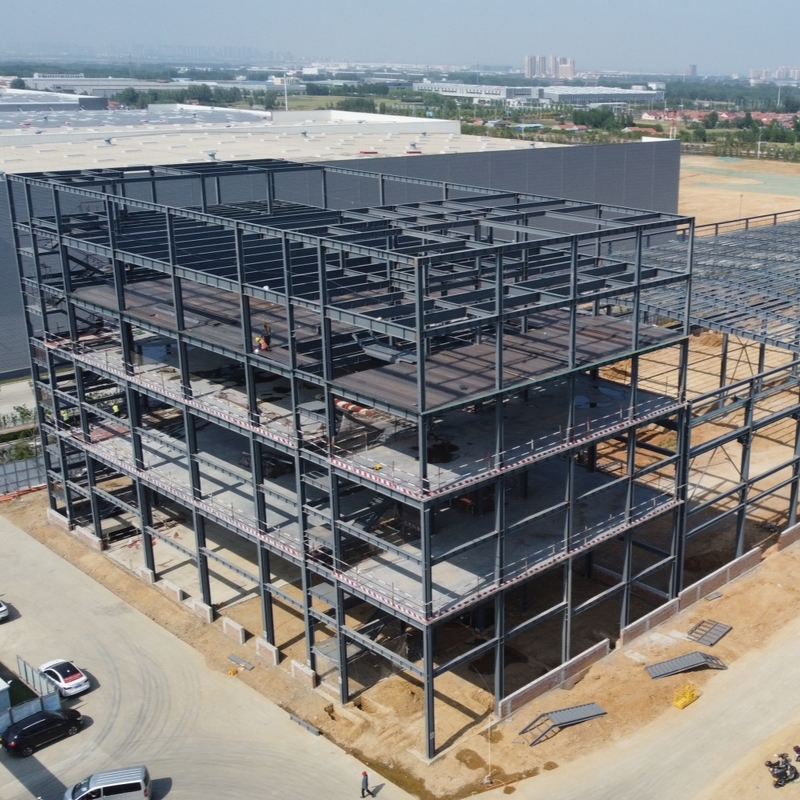

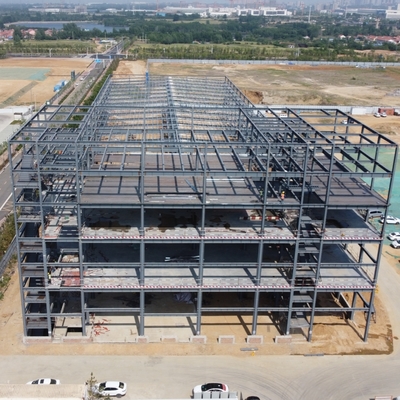

Kami dapat memproduksi bangunan struktur baja ringan dan berat, seperti gudang, bengkel, penyimpanan, bahan konstruksi, gedung kantor baja bertingkat, pabrik, pabrik, ruang pameran, ubin baja.
Berikut pertanyaan yang perlu kita ketahui sebelum membuat harga.Hanya merasa bebas untuk mengisi apa yang Anda tahu.
| 1 | Lokasi (di mana akan dibangun?) | _____negara, daerah |
| 2 | Ukuran: panjang * lebar * tinggi | _____mm*_____mm*_____mm |
| 3 | beban angin (kecepatan angin maks.) | _____kn/m2, _____km/j, _____m/s |
| 4 | beban salju (ketinggian salju maks.) | _____kn/m2, _____mm |
| 5 | anti gempa | _____tingkat |
| 6 | dinding bata diperlukan atau tidak | Jika ya, tinggi 1,2m atau tinggi 1,5m |
| 7 | isolasi termal | Jika ya, panel sandwich EPS, wol fiberglass, rockwool, PU akan disarankan;.jika tidak, lembaran baja logam akan baik-baik saja.Biaya yang terakhir akan banyak lebih rendah dari yang sebelumnya |
| 8 | jumlah & ukuran pintu | _____unit, _____(lebar)mm*_____(tinggi)mm |
| 9 | kuantitas & ukuran jendela | _____unit, _____(lebar)mm*_____(tinggi)mm |
| 10 | derek diperlukan atau tidak | Jika ya, _____unit, maks.angkat berat____ton;maks.mengangkat tinggi _____m |
