Struktur Gudang Baja Multi Rentang Konstruksi AISC BV CE Standard
Deskripsi Proyek:

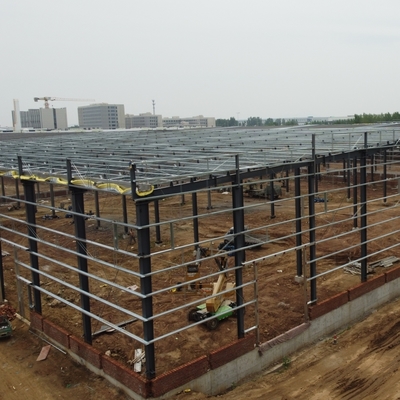

Gudang Struktur Baja Multi Rentang adalah jenis baru sistem struktur bangunan, yang dibentuk oleh kerangka kerja baja utama yang menghubungkan komponen baja H-section, Z-section, dan U-section, atap dan dinding dengan menggunakan berbagai panel dan komponen lainnya. seperti jendela dan pintu.

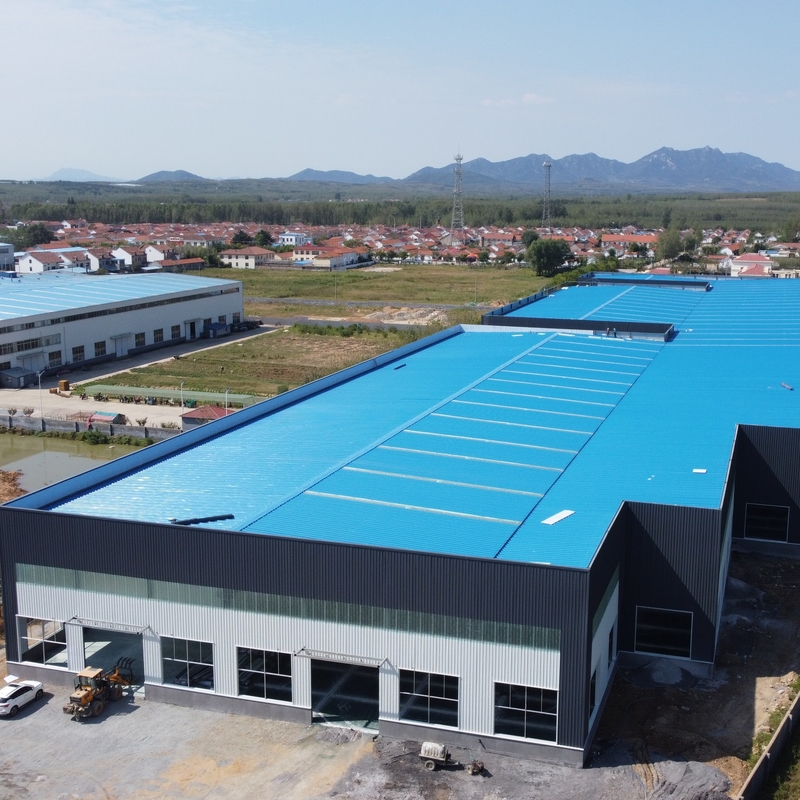

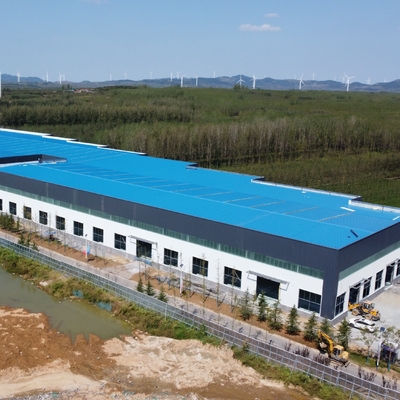

Struktur baja ini digunakan untuk menyimpan suku cadang mobil dan mobil baru. Total empat bentang.
Informasi dasar dari proyek ini:
| Sistem Rangka Baja Utama |
| Struktur utama | Bagian H baja Q355, lukisan alkyd, dua lukisan primer, lukisan dua selesai. |
| Atap purlin | XZ160 * 60 * 20 * 2.5, galvanis |
| Dinding purlin | XZ160 * 60 * 20 * 2.5, galvanis |
| Baut intensif | Kelas 10.9 |
| Putar baut | M20 + 2, baja Q235, sedang diproses |
| Baut jangkar | M24, baja Q235, pemrosesan |
| Baut biasa | Baut Galvanis M20 |
| Baut biasa | Baut M12 galvanis |
| Kacang brace | Baut M12 galvanis |
| Sistem Penguat |
| Penyangga silang | Φ20 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Penjepit sudut | L50 * 5 sudut baja Q235, proses dan dicat (lukisan alkyd) |
| Penguat kolom | Φ25 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Dasi bar | Φ127 * 3 pipa baja Q235, proses dan dicat (lukisan alkyd) |
| Adonan brace | Φ32 * 2.5, Φ12 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
| Sistem Dinding & Atap |
| Panel atap | Pelat baja bergelombang atau panel sandwich (EPS / fiber glass / rock wool / PU) |
| Panel dinding | Pelat baja bergelombang atau panel sandwich (EPS / fiber glass / rock wool / PU) |
| Penutup tepi | Piring warna 0,5mm, sudut Alu. |
| Kelengkapan & aksesoris | Kuku, lem dll |
| Ventilator tidak berdaya | Diameter Φ600, baja tahan karat |
| Band penerangan langit | 1.2mm FRP, lapisan ganda |
| Pintu geser | pintu panel sandwich |
| Sistem drainase atap |
| Selokan | Pelat baja warna 0.5mm |
| Pipa rainspout | Φ110 pipa PVC |
Desain :
Gudang struktur rangka baja dapat memberikan ruang lebih banyak dibandingkan dengan bangunan beton, mudah untuk konstruksi dan juga menghemat biaya.
Pabrik fabrikasi struktur baja kami:
Semua struktur baja akan dibuat di pabrik kami untuk menjamin kualitas pengelasan dan pengecatan.
Pengepakan dan pemuatan:
Semua komponen struktur, panel, baut, dan semacam aksesori akan disihir dengan paket standar transportasi laut yang sesuai dan dimuat ke dalam 40'HQ.
Informasi yang perlu Anda berikan jika Anda memiliki persyaratan untuk membiarkan kami merancang dan mengutip:
1. Lebar__________M
2. Panjang________M
3. Hemat tinggi__________M
4. Harap berikan juga kecepatan angin atau kecepatan angin lokal Anda, beban salju jika Anda tahu.
5. Dinding bata atau dinding beton tinggi (jika ada) _________ M
6. Ventilasi: A. no B. Normal C. natural D. ventilator
7. Dinding dan atap: A. panel sandwich EPS B. panel PU
C. panel rockwool D. ketebalan lembaran steet: __________________
8. Pintu: A. pintu geser panel sandwich B. pintu ukuran roll: __________________
9. Jendela: A.aluminium window B.pvc window size: _____________________
10. Pencahayaan: A.skylight board B. ketebalan: ________
11. Crane: A. Tidak B. Ya dan berapa kuantitas dan kapasitasnya.
