Detail produk:
|
Bahan baja mentah: | Q235B, Q355B | Pengobatan permukaan: | Lukisan atau Galvanis Hot-dip |
---|---|---|---|
Tingkat ledakan tembakan: | SA 2.5 | Kehidupan Layanan: | 50 tahun |
dinding dan atap: | Panel komposit aluminium | Kolom dan Balok: | Kolom & Balok Bagian H |
Instalasi: | Panduan insinyur di lokasi | Aplikasi: | Gudang struktur baja, bengkel |
Cahaya Tinggi: | bangunan struktur baja,konstruksi gudang logam,Gudang Struktur Baja Struktural Q235B |
Struktur Baja Struktur Gudang / Bengkel Konstruksi Baja Industri

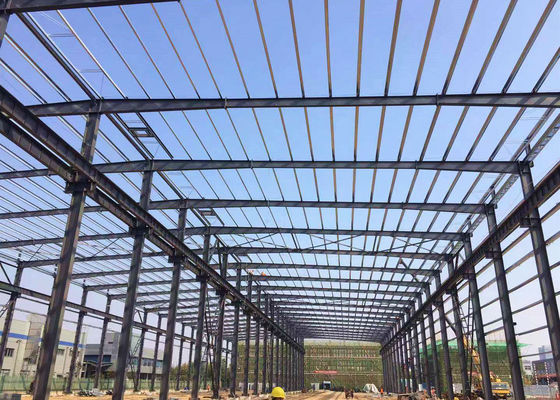

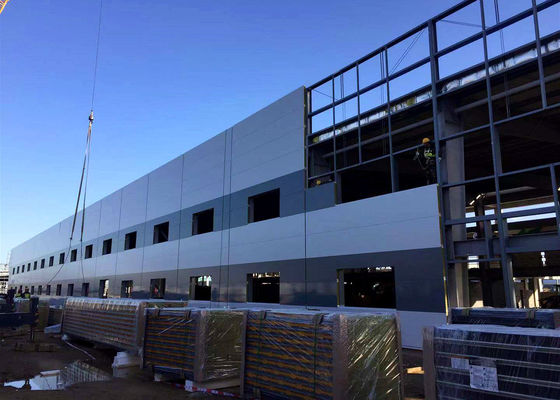

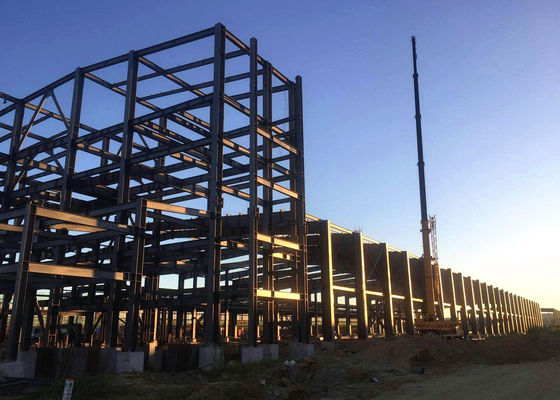

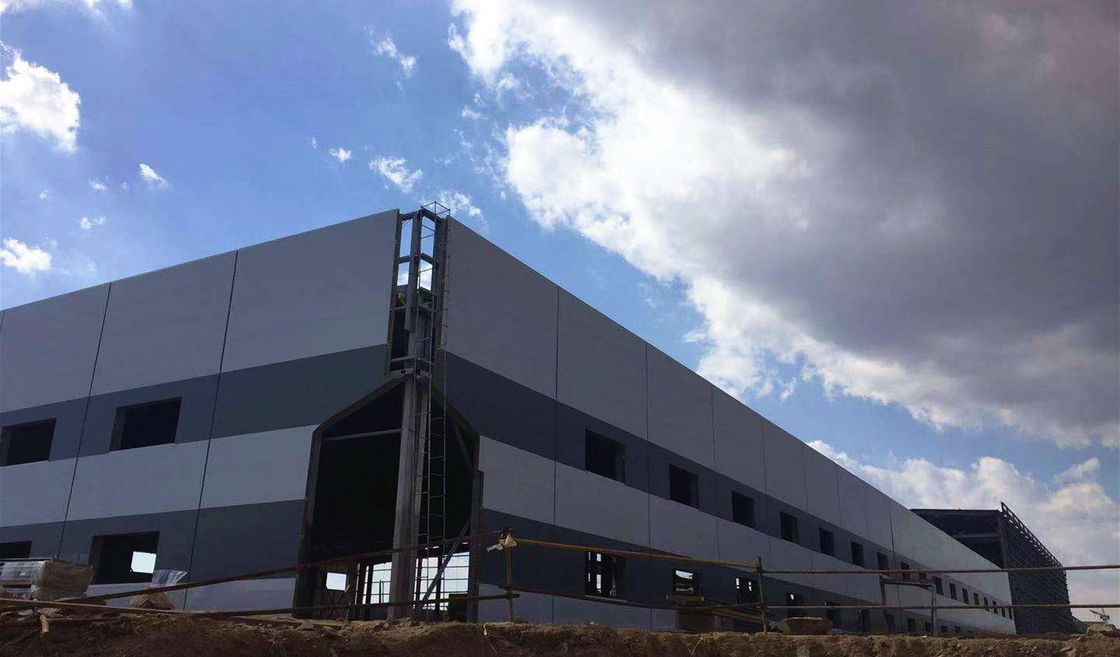

Area yang dicakup dari Gudang / Bengkel Struktur Baja Industri Konstruksi Baja Struktural ini lebih dari 23.000 meter persegi.Bangunan struktur rangka baja terintegrasi seperti itu telah menjadi tren, karena mudah dibangun, menghemat biaya, menyediakan lebih banyak ruang, stabilitas struktur yang kuat.Ambil proyek ini sebagai contoh.Kami membuat sekitar 1800 ton struktur baja di pabrik kami dalam satu bulan, dan kami menyelesaikan instalasi untuk gudang baja dan kantor baja multi-lantai dalam satu bulan termasuk pemasangan untuk panel atap dan dinding, jendela dan pintu, dll.
Sistem Rangka Baja Utama | |
Struktur utama | Baja bagian H Q355, lukisan alkyd, dua lukisan utama, dua lukisan selesai. |
Atap purlin | XZ160*60*20*2.5, galvanis |
Dinding purlin | XZ160*60*20*2.5, galvanis |
Baut intensif | Kelas 10.9 |
Putar baut gesper | M20 + 2, baja Q235, pemrosesan |
Baut jangkar | M24, baja Q235, pemrosesan |
Baut biasa | Baut galvanis M20 |
Baut biasa | Baut galvanis M12 |
kacang penjepit | Baut galvanis M12 |
Sistem Penguatan | |
Penyangga silang | 20 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Penjepit sudut | L50*5 baja sudut Q235, proses dan dicat (lukisan alkyd) |
Penguat kolom | 25 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Tie bar | 127*3 pipa baja Q235, proses dan dicat (lukisan alkyd) |
Penjepit adonan | 32*2.5, 12 batang baja bulat Q235, proses dan dicat (lukisan alkyd) |
Sistem Dinding & Atap | |
Panel atap | Pelat baja bergelombang atau panel sandwich (EPS/fiber glass/rock wool/PU) |
Panel dinding | Pelat baja bergelombang atau panel sandwich (EPS/fiber glass/rock wool/PU) |
Penutup tepi | Plat warna 0.5mm, sudut Alu. |
Perlengkapan & aksesoris | Kuku, lem dll. |
Ventilator tidak bertenaga | Diameter 600, baja tahan karat |
Band pencahayaan langit | 1.2mm FRP, lapisan ganda |
Pintu geser | pintu panel sandwich |
Sistem drainase atap | |
Selokan | Pelat baja warna 0,5mm |
Pipa semburan hujan | 110 pipa PVC |
Untuk proyek tersebut, kami akan merancang gambar tata letak awal, model Tekla 3D, dan gambar pemasangan untuk berkontribusi pada penyelesaian proyek.
1: Kami menyediakan gambar toko sebelum pemasangan.
2. Kemudian panduan insinyur kami di lokasi untuk pemasangan
Semua komponen struktur, panel, baut dan jenis aksesoris akan dikemas dengan baik dengan paket standar transportasi laut yang sesuai dan dimuat ke 40'HQ.
Informasi yang perlu Anda berikan jika Anda memiliki persyaratan untuk mengizinkan kami mendesain dan mengutip:
1. Lebar__________M
2. Panjang________M
3. Langit tinggi__________M
4. Harap berikan juga beban Angin atau kecepatan angin lokal Anda, beban salju jika Anda tahu.
5. Dinding bata atau dinding beton tinggi (jika ada)_________M
6. Ventilasi: A. tidak B. Normal C. alami D. ventilator
7. Dinding dan atap: A. panel sandwich EPS B. panel PU
C. panel rockwool D. ketebalan lembaran steet:______
8. Pintu: A.pintu geser panel sandwich B.ukuran pintu gulung:______
9. Jendela: Jendela A.aluminium Ukuran jendela B.pvc :_____________________
10. Pencahayaan: A. papan skylight B. ketebalan:________
11. Crane: A. Tidak B. Ya dan berapa jumlah dan kapasitasnya.
Kontak Person: steven
Tel: 0086-18661691560
